闪设2D功能更新｜图框配置自动化;BOM功能优化;孔位表和明细表的生成及排布优化

01

闪设2D：图框配置自动化

为了减少用户在图框配置的交互，本次上线我们提供了图框标签的自动和手动替换，无需逐个手动拖动闪设标签置图框内，「上传带有实际图签内容的CAD图纸」。

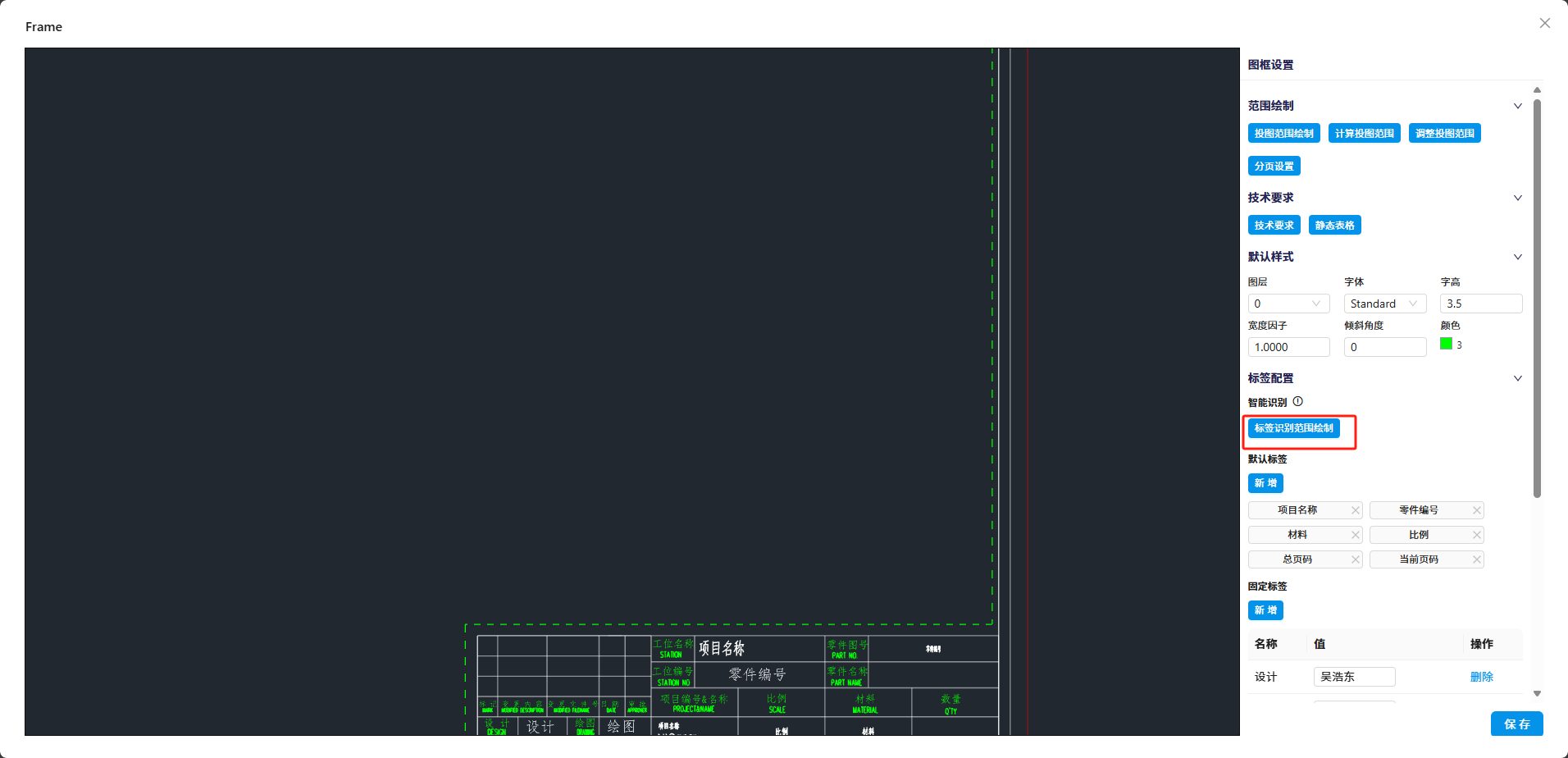

下图为新功能触发按钮:

1、 点击【标签识别绘图绘制】按钮，绘制需要识别标签范围，绘制完成后点击开始识别

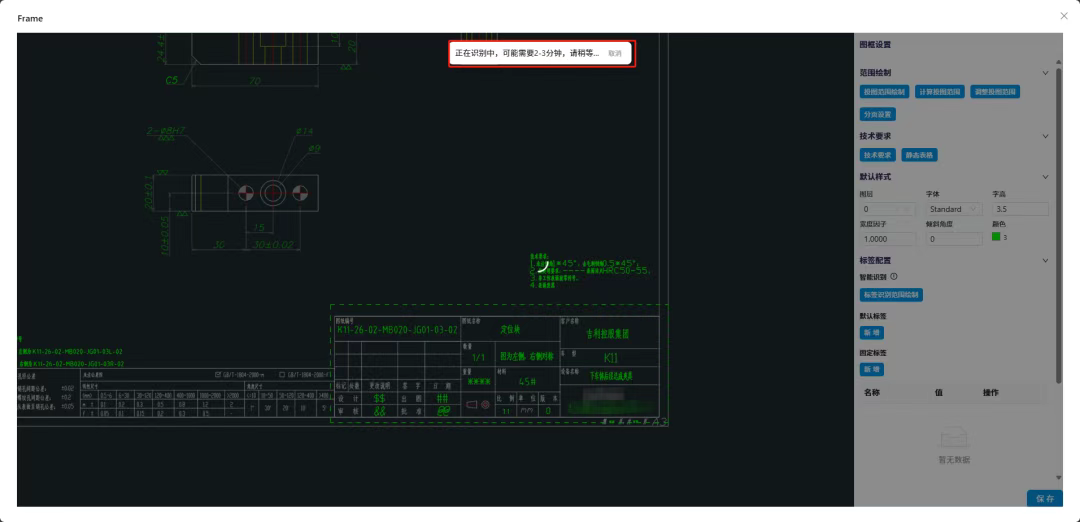

2、 识别时间会受识别标签数量的影响

3、 识别完成后，识别出的标签会呈现高亮状态

4、 点击查看标签识别是否正确，确认无误则点击【确认】，标签会自动替换并添加在右侧；识别有误可手动修改

5、 如识别出的标签不需要则可按【delete】删除

6、 当前只支持默认标签和固定标签的识别，如需添加自定义标签，操作方式不变

02

闪设2D：BOM功能优化

优化后：

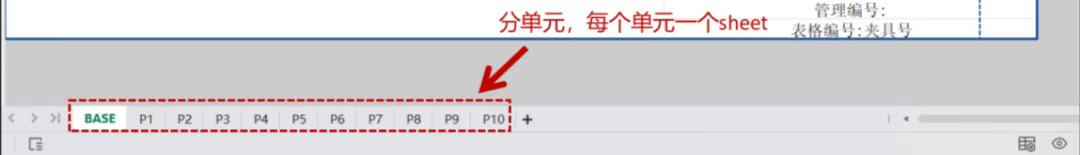

1、 支持上传多sheet页模板

2、 可设定固定行并保持不变

3、 可按投图类型进行优先级排序或换行，排序方式包括按数模节点和按零件类型，默认为按数模节点。
  · 按零件类型，可根据统计项中筛选出的零件类型进行排序后按数模节点顺序输出。
  · 换行方式，默认不换行，可切换为按零件类型换行，并可设定换行数量，如1行2行。

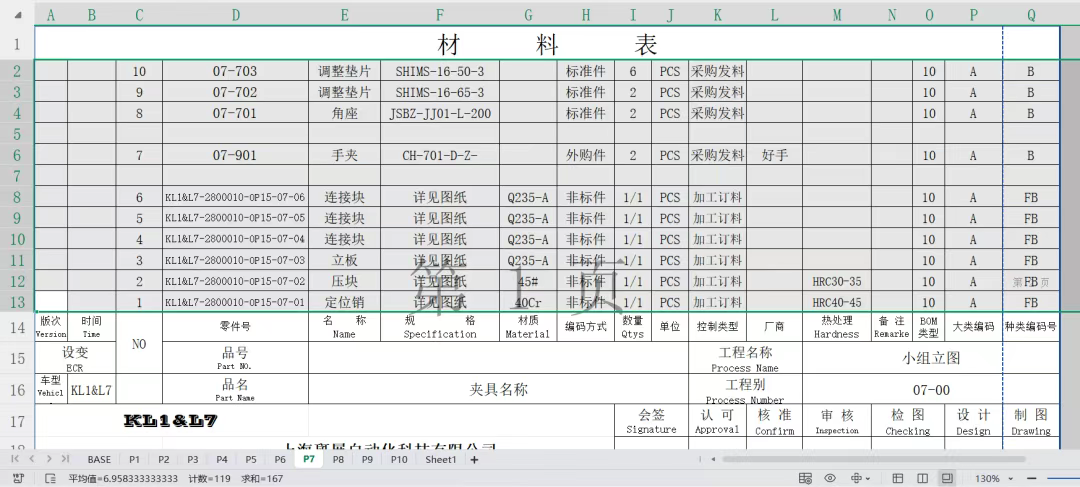

实际输出效果如下，筛选输出零件、通用件、外购件，并按次顺序排序及换1行。

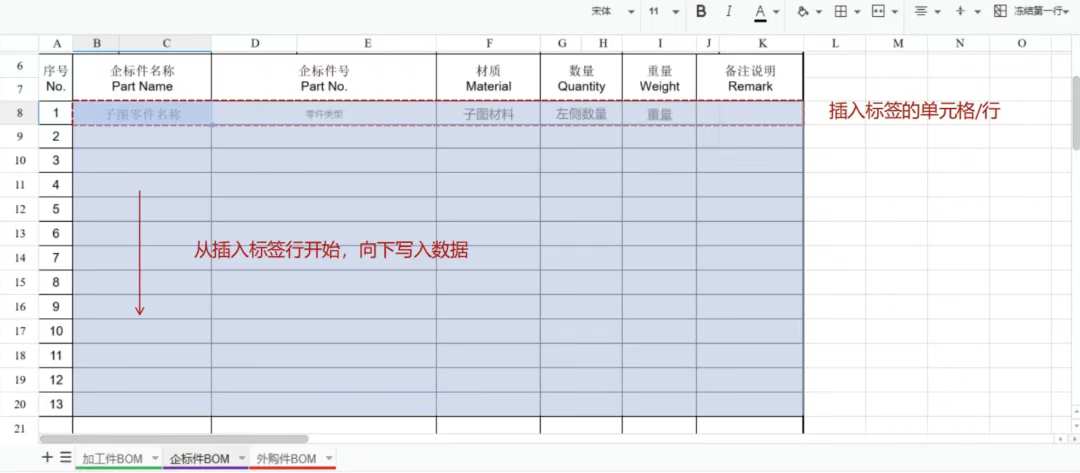

4、 可设定统计方向和写入方向（向上或向下）

03

闪设2D：孔位表和明细表的生成及排布优化

3.1 孔位表

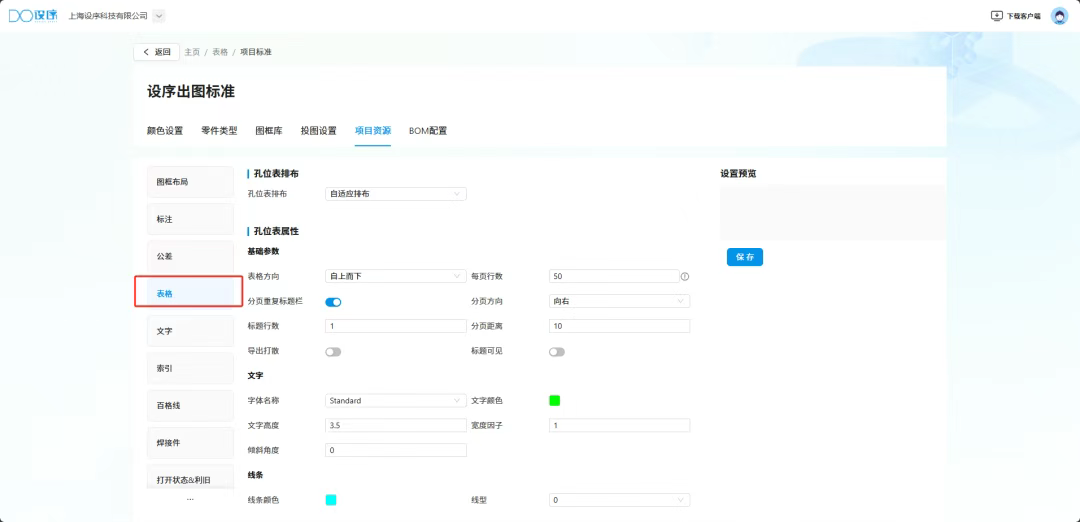

优化后：项目资源新增配置：新增孔位表配置在项目标准-项目资源-表格处，按需配置，新增三种标准化排布方式：自适应排布、跟视图一页排布、表格单独排布。

3.1.1 自适应排布：
· 自动判断最佳排布方案
· 智能平衡视图大小与表格完整性
· 优先保证图纸整体美观度

3.1.2 跟视图一页排布：
· 强制保持视图与表格在同一图框
· 优先保证关联性

3.1.3 表格单独排布：
· 视图与表格完全分离
· 保证各自最佳展示效果
· 增加图纸页数

3.2 明细表

优化后：
1、优先排布： 在视图中，排布优先级表格 > 视图，在图框的可出图区域，先排布表格。

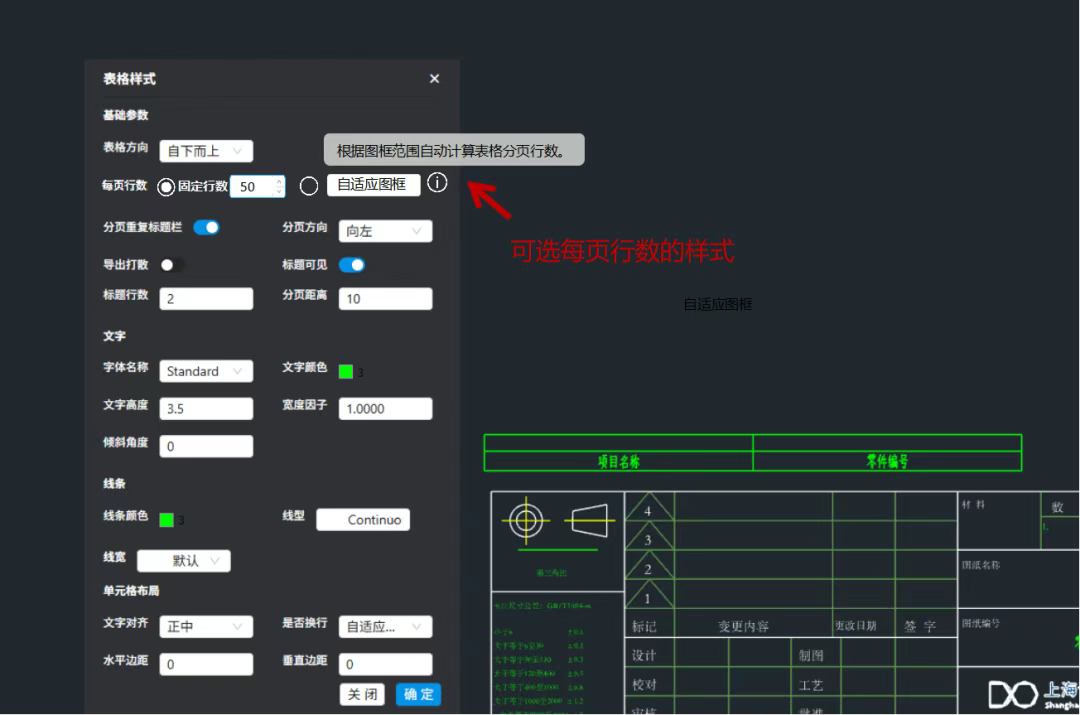

2、自动打断： 可选每页行数的样式，包括两种，自适应图框和固定行数。

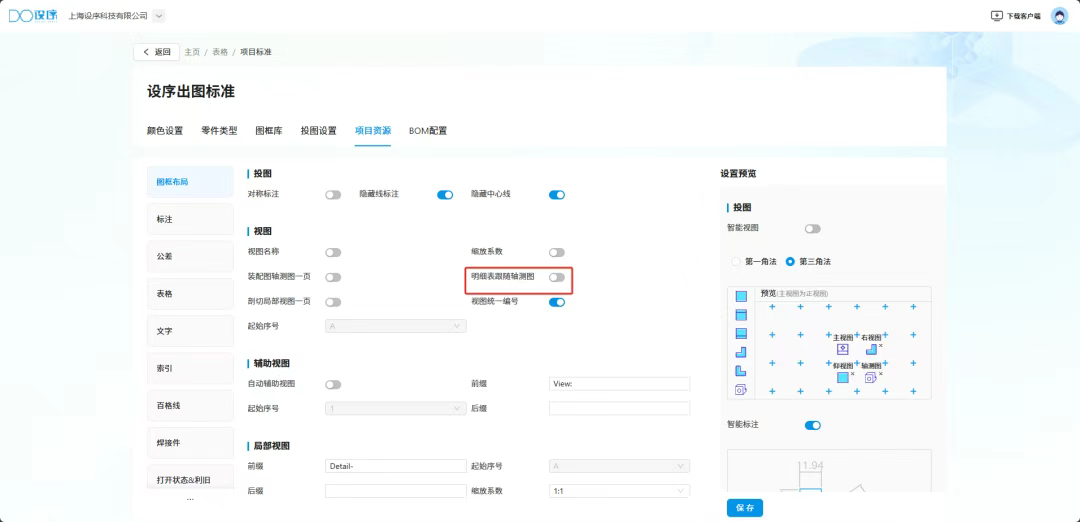

3、跟随分页： 可在项目标准-项目资源-图框布局-视图-明细表跟随轴测图，按需配置。
